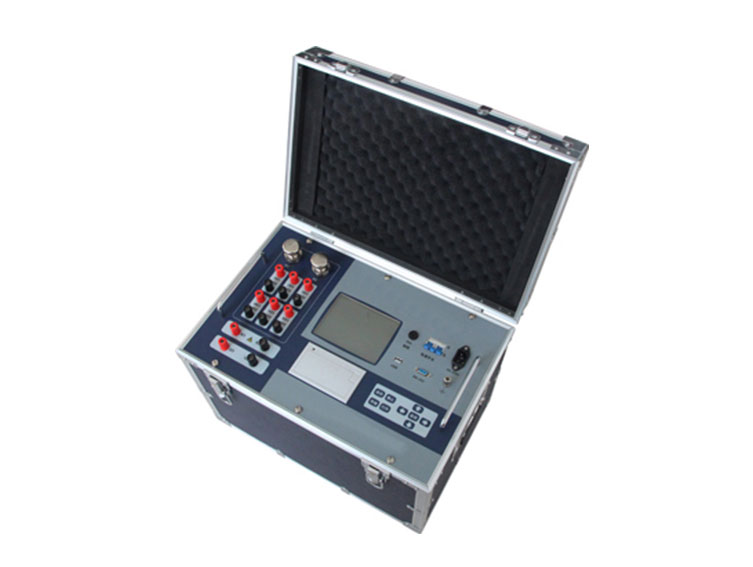

JZ3015互感器綜合測試儀是由我公司最新開發(fā)研制，是專門為試驗互感器伏安特性﹑保護用CT的5% 和10%的誤差曲線、CT二次負載測量、CT二次側回路檢查、互感器的變比、極性、比差和角差判別，以及互感器的交流耐壓而設計的，是一臺性價比較高的多功能試驗儀器。該儀器目前在國內處于領先水平，并得到眾多電力客戶的認可。
功能特點
● CT試驗：曲線拐點計算 PT試驗：變比、極性測量
5%和10%誤差曲線 PT退磁功能
變比、極性測量 二次繞組交流耐壓
比差、角差測量
二次側回路負載測量
二次側回路檢查
CT退磁功能
二次繞組交流耐壓
● 實時顯示測量數據和伏安特性曲線，方便存儲和打印；
● 采用320×240大屏幕液晶顯示，中文菜單提示，操作簡便；
● 內置大容量非易失性存儲器：可存儲500組測試數據及曲線；
● 內置USB控制器：可將試驗數據存至U盤并在PC機永久保存；
● 內置高精度實時時鐘功能：可進行日期及時間校準；
● 自帶高速熱敏打印機：可打印測量及歷史數據；
● 自帶RS232通訊接口：可將儀器測試數據上傳至PC進行處理；
● 具有完善的過壓、過流保護功能，其中過壓過流保護值根據試驗參數的設置情況自動調整，既簡便又能保證被試設備的安全；
● 單一電源供電，～220V或～380V自適應。
技術參數
|
電源輸入電壓 |
～220V |
～380V |
誤差（%） |
||
|
CT伏安 特性試驗 |
輸出電壓 |
0～600V |
0～1000V |
≤0.5 |
|
|
輸出電流 |
0～20A |
0～20A |
≤0.5 |
||
|
CT變比 極性試驗 |
一次側電流 |
0～600A |
≤0.5 |
||
|
二次側電流 |
0～5A |
≤0.5 |
|||
|
CT二次回路 負載試驗 |
二次側電流 |
0～5A |
≤0.5 |
||
|
二次回路阻抗 |
0～5Ω |
≤0.5 |
|||
|
PT伏安 特性試驗 |
輸出電壓 |
0～200V |
≤0.5 |
||
|
輸出電流 |
0～20A |
≤0.5 |
|||
|
PT變比 極性試驗 |
一次側電壓 |
0～600V |
0～1000V |
≤0.5 |
|
|
二次側電壓 |
0～5V |
0～5V |
≤0.5 |
||
|
CT、PT交流 耐壓性試驗 |
輸出電壓 |
0～600V |
0～1000V |
≤0.5 |
|
|
輸出電流 |
0～20A |
0～20A |
≤0.5 |
||
|
外形尺寸 |
450mm×320mm×340mm |
||||
|
儀器重量 |
32kg |
||||
